Palkkikengät ovat rakentamisessa käytettäviä U-muotoisia kiinnikkeitä, joilla palkit, koolauspuut ja muut puurakenteet kiinnitetään turvallisesti ja kantavasti toisiinsa tai muihin rakenteisiin, kuten betoniin, teräkseen tai muuraukseen.

Palkkikenkien avulla palkkien ja koolauspuiden kuormat voidaan siirtää hallitusti kantavaan rakenteeseen ilman, että puuosia tarvitsee loveta tai heikentää.

Niitä käytetään erityisesti rakenteissa, joissa palkit ovat samassa tasossa ja liitokselta vaaditaan mekaanista lujuutta, mittatarkkuutta ja pitkäaikaista kestävyyttä.

Mitä palkkikenkä tarkoittaa ja mihin sitä käytetään?

Palkkikenkä on teräksestä valmistettu U-muotoinen liitososa, jonka sisään asennettava puupalkki tai koolaus lepää. Palkkikenkä kantaa palkin painon ja siirtää siihen kohdistuvat kuormat taustarakenteeseen, kuten seinärunkoon, kantavaan palkkiin tai betonirakenteeseen.

Palkkikenkiä käytetään silloin, kun:

• palkkia ei voida upottaa rakenteeseen

• tarvitaan kantava ja mekaanisesti luja liitos

• halutaan nopea ja mittatarkka asennus

Palkkikengät soveltuvat puu–puu-, puu–betoni- ja puu–teräsliitoksiin, ja niitä käytetään sekä kantavissa että ei-kantavissa rakenteissa rakennesuunnitelmien mukaisesti.

Palkkikengät käyttökohteet rakentamisessa

Palkkikenkiä käytetään laajasti erilaisissa puurakenteissa, joissa palkkien ja runkorakenteiden liitokset on toteutettava rakenteellisesti oikein ja kantavasti. Tyypillisiä käyttökohteita ovat:

• Alapohjan puupalkkien asennus

• Välipohjien ja lattiarakenteiden koolaus

• Yläpohjan ja kattorakenteiden palkit

• Terassien ja parvekkeiden runkorakenteet

• Palkki–palkki- ja pilari–palkki-liitokset

• Portaiden, kaiteiden ja piharakenteiden runkorakenteet

Palkkikenkiä käytetään myös erikoistapauksissa, kuten:

• palkkikenkä betoniin, kun puupalkki kiinnitetään betonirakenteeseen

• palkkikenkä liimapuun (LVL / GL) kanssa, kun kuormat ovat suuria

• palkkikenkä 45 astetta, kun rakenteen geometria vaatii kulmaliitoksen

Palkkikenkien lisäksi puurakenteiden liitoksissa käytetään usein myös kulmarautoja, pilarikenkiä ja reikävanteita, joilla täydennetään rakenteen jäykistystä ja kuormien hallittua siirtoa.

Palkkikenkien materiaalit, käyttöympäristö ja käyttöluokat

Palkkikengän materiaalivalinta riippuu siitä, käytetäänkö sitä sisällä vai ulkona ja millaiselle kosteudelle ja rasitukselle liitos altistuu. Oikein valittu palkkikenkä varmistaa, että liitos säilyttää kantavuutensa ja kestää käyttöolosuhteet koko rakenteen elinkaaren ajan.

Palkkikengät valmistetaan yleisimmin:

• Kuumasinkitystä teräksestä (esim. Z275)

• Ruostumattomasta teräksestä (A2 / A4)

Sisäkäyttöön (käyttöluokka 1) soveltuvat kuumasinkityt palkkikengät, joita käytetään esimerkiksi omakotitalojen runko- ja välipohjarakenteissa.

Ulkokäyttöön (käyttöluokka 3), kuten terasseille, katoksiin ja piharakenteisiin, suositellaan ruostumattomia A2-palkkikenkiä, jotka kestävät jatkuvaa kosteutta ja sääolosuhteita.

Yksinkertainen nyrkkisääntö:

• sisälle → kuumasinkitty palkkikenkä

• ulos → ruostumaton palkkikenkä

Palkkikenkien mallit ja tyypit

Palkkikenkiä on saatavilla useissa eri malleissa ja mitoissa eri käyttötarkoituksiin:

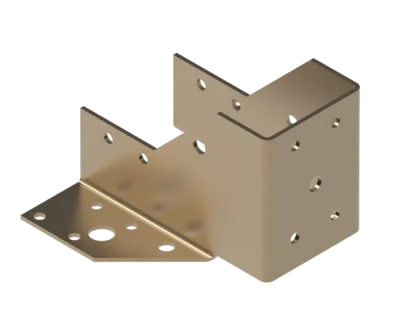

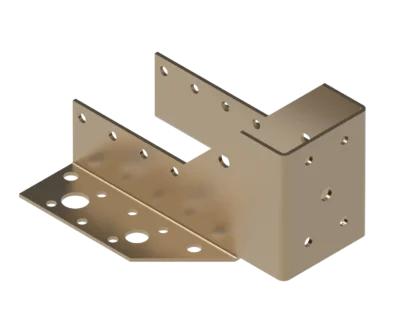

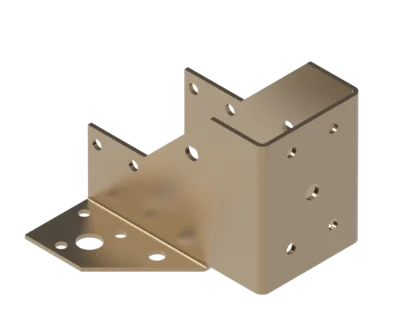

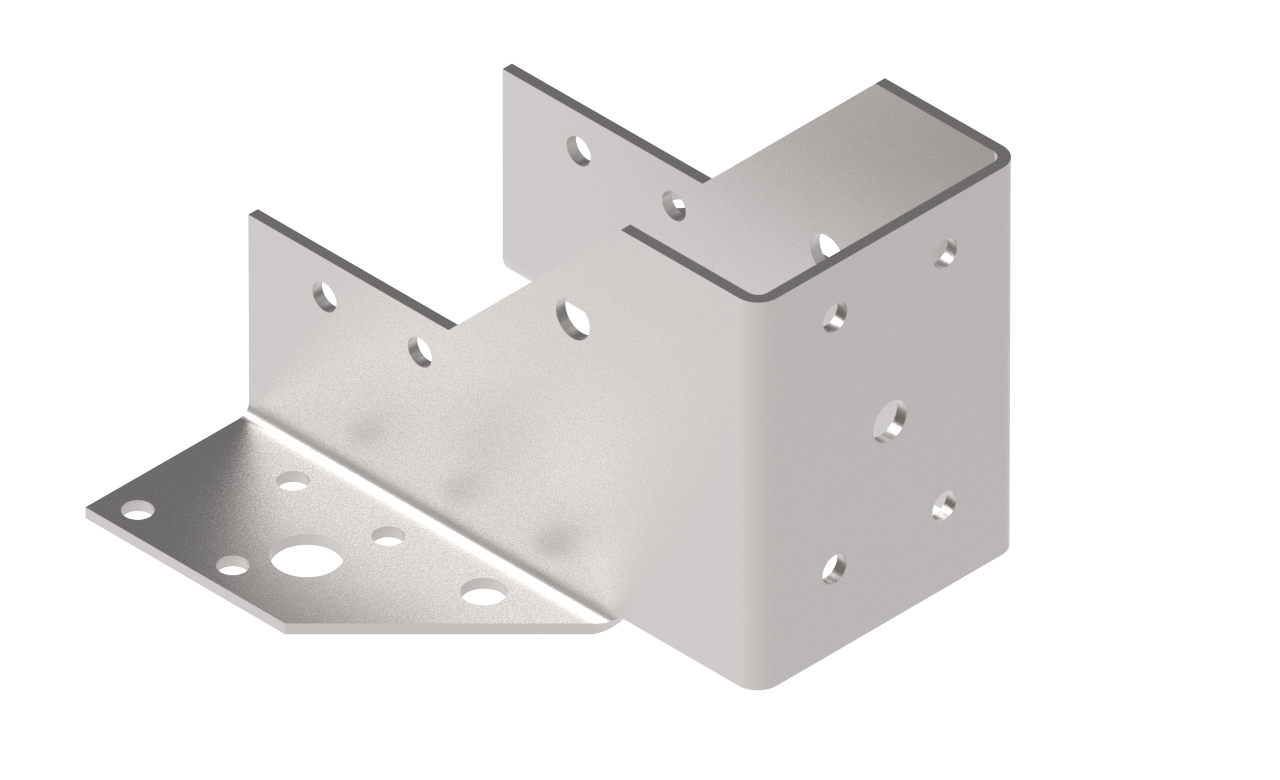

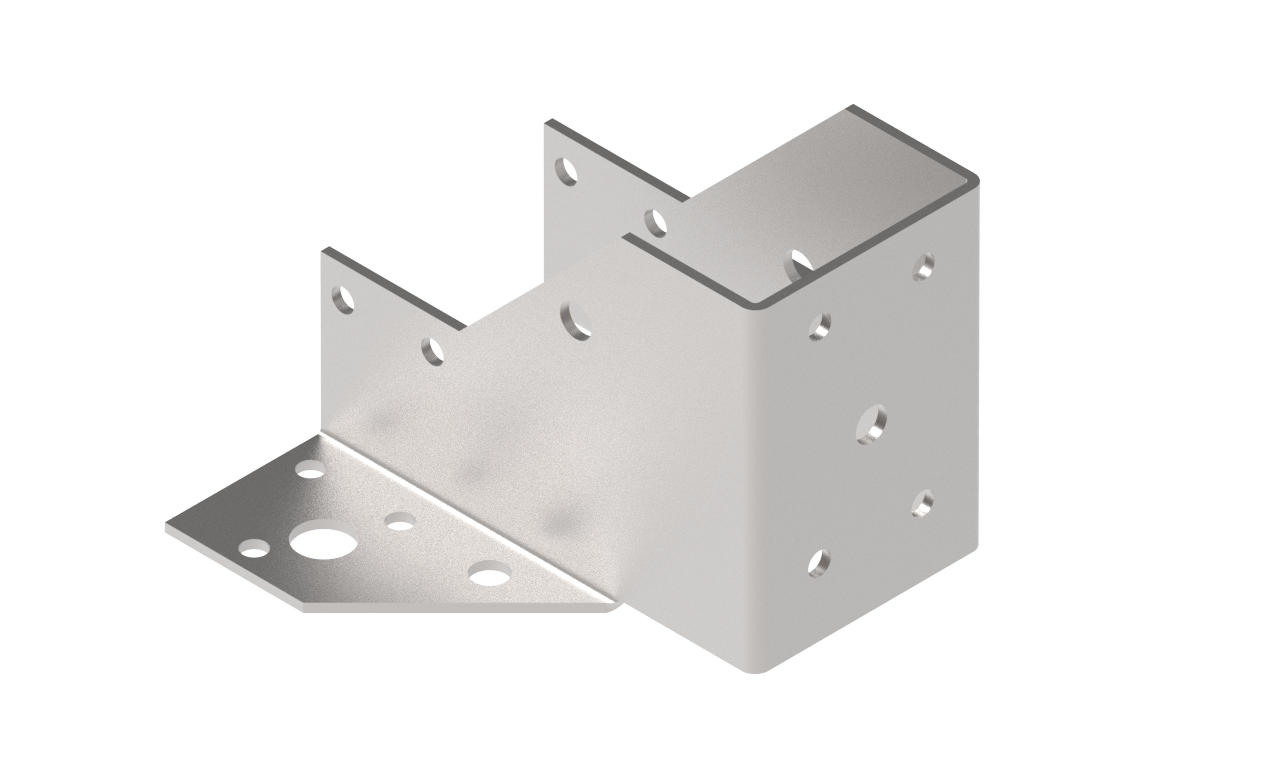

• N-malli (siivekkeet ulospäin) – yleisin ja helppo asentaa

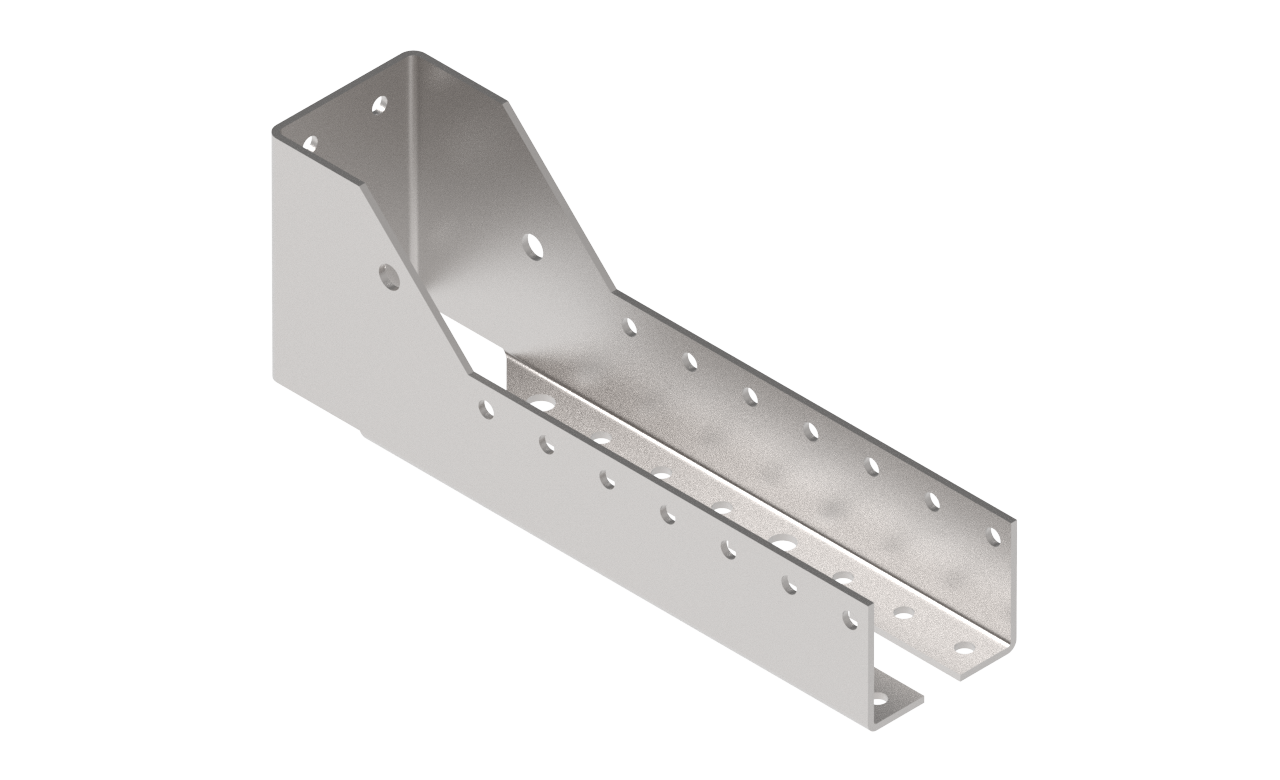

• I-malli (siivekkeet sisäänpäin) – kun liitos halutaan osittain piiloon

• Piilopalkkikengät – esteettisiin ja näkyviin rakenteisiin

• Kulma- ja 45°-palkkikengät – vinoihin liitoksiin

• Eri koot (esim. 100×100, 115×162, 140 mm) – palkin mittojen mukaan

Oikean palkkikengän valinta tehdään aina palkin mittojen, kuormituksen ja rakennesuunnitelmien perusteella.

Palkkikenkien asennus – yleiset periaatteet

Palkkikenkä asennetaan kannattelemaan palkkia ja siirtämään siihen kohdistuvat kuormat taustarakenteeseen. Kantavissa rakenteissa palkkikengän koko, vahvuus ja kiinnitystapa määritellään aina rakennesuunnitelmien perusteella.

Kevyemmissä rakenteissa voidaan käyttää kevyempiä malleja, mutta kantavissa rakenteissa suositellaan vahvistettuja ja hyväksyttyjä palkkikenkiä, jotka kestävät leikkaus- ja vetovoimia luotettavasti.

Kantavissa puurakenteissa palkkikengät toimivat usein yhdessä kulmarautojen ja pilarikenkien kanssa, erityisesti runko- ja perustusrakenteiden liitoksissa.

Usein kysytyt kysymykset palkkikengät

Mikä palkkikenkä sopii betoniin?

Puu–betoni-liitoksissa käytetään palkkikenkää, joka on tarkoitettu kiinnitettäväksi jäykkään alustaan, kuten betoniin tai muuraukseen. Kiinnitys tehdään rakenteeseen soveltuvilla betoniruuveilla, ankkuripulteilla tai muilla hyväksytyillä kiinnikkeillä rakennesuunnitelmien mukaisesti.

Mitä eroa on kuumasinkityllä ja ruostumattomalla palkkikengällä?

Kuumasinkitystä teräksestä valmistetut palkkikengät soveltuvat sisätiloihin ja kevyesti rasitettuihin kohteisiin.

Ruostumattomasta teräksestä (A2 tai A4) valmistetut palkkikengät kestävät paremmin kosteutta ja säänvaihteluita, minkä vuoksi niitä käytetään ulkorakenteissa ja vaativammissa olosuhteissa.

Voiko palkkikenkää käyttää liimapuun tai LVL-palkin kanssa?

Kyllä. Liimapuu- ja LVL-rakenteissa käytetään yleensä vahvistettuja ja mitoitukseltaan palkkiin sopivia palkkikenkiä. Kantavissa rakenteissa palkkikengän koko ja vahvuus määritellään rakennesuunnitelmien perusteella.

Mitä tarkoittaa palkkikenkä 45 astetta?

45 asteen palkkikenkä on erikoismalli, jota käytetään vinoissa liitoksissa, esimerkiksi kattorakenteissa tai muissa rakenteissa, joissa palkki ei asennu suorassa kulmassa taustarakenteeseen.

Mikä ero on N- ja I-mallin palkkikengällä?

N-mallissa palkkikengän siivekkeet ovat ulospäin, jolloin kiinnitys on näkyvissä ja helppo toteuttaa.

I-mallissa siivekkeet ovat sisäänpäin, jolloin liitos jää osittain piiloon ja rakenne on visuaalisesti siistimpi.

Voiko palkkikenkää käyttää ei-kantavissa rakenteissa?

Kyllä. Palkkikenkiä voidaan käyttää myös ei-kantavissa rakenteissa, kuten kevyissä rungon osissa ja piharakenteissa. Tällöin voidaan käyttää kevyempiä malleja, kunhan mitoitus vastaa käyttökohdetta.
