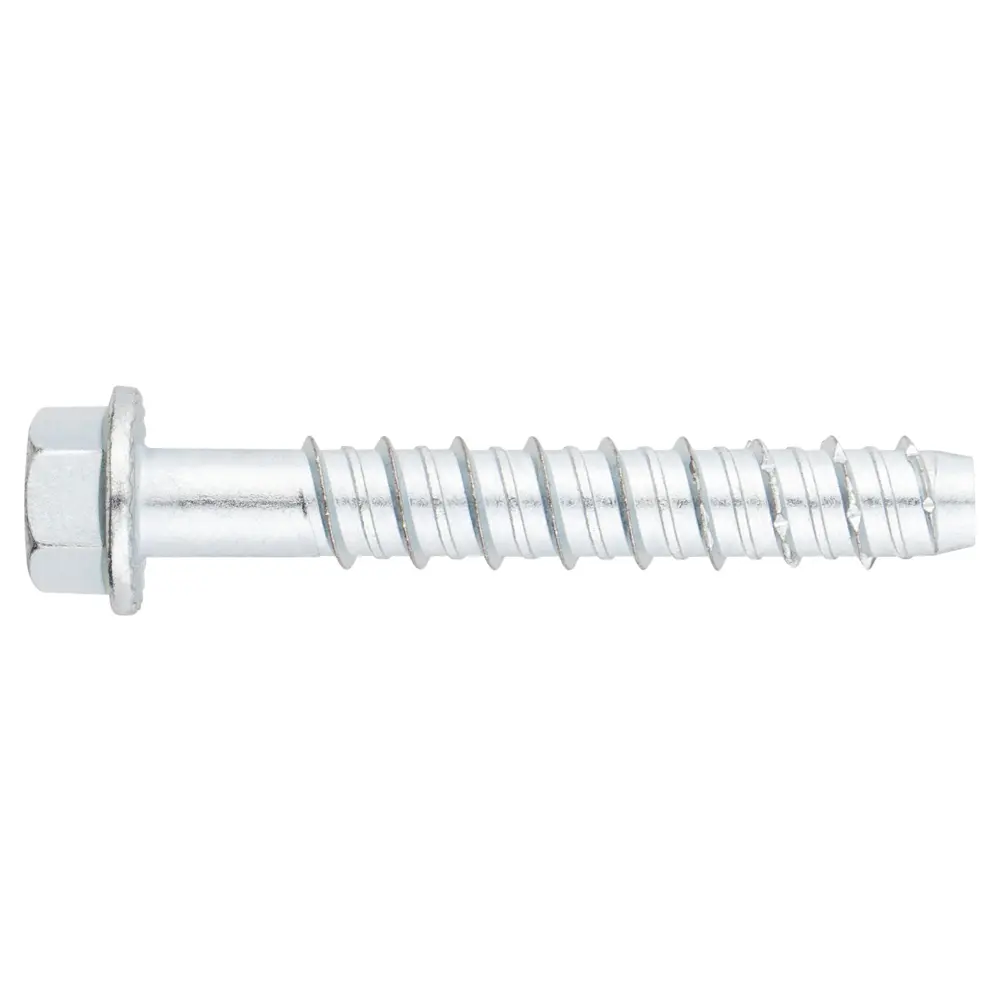

Betoniruuvi kuusiokanta 10×60 mm Index TFE ETA sinkitty

Betoniruuvi kuusiokanta 10×60 mm Index TFE ETA sinkitty on ETA-hyväksytty kuusikulmakantainen betoniruuvi, joka soveltuu raskaampien rakenteiden kiinnittämiseen halkeilleeseen ja halkeilemattomaan betoniin. Lyhyempi 60 mm pituus mahdollistaa käytön kohteissa, joissa betonialusta on rajallinen tai kiinnitettävä osa on ohut. Kuusikulmakanta (SW15) takaa nopean ja varman asennuksen, ja sinkitty pinnoite antaa riittävän suojan korroosiota vastaan kuivissa sisäolosuhteissa.



Betoniruuvi kuusiokanta 10×60 mm Index TFE ETA sinkitty ominaisuudet

• ETA 20/0046 Option 1 – hyväksytty rakenteellisiin kiinnityksiin halkeilleessa ja halkeilemattomassa betonissa .

• ETA 20/0494 – soveltuu ei-kantaviin kiinnityksiin, joissa käytetään useampaa kiinnikettä (moninkertainen kiinnitys).

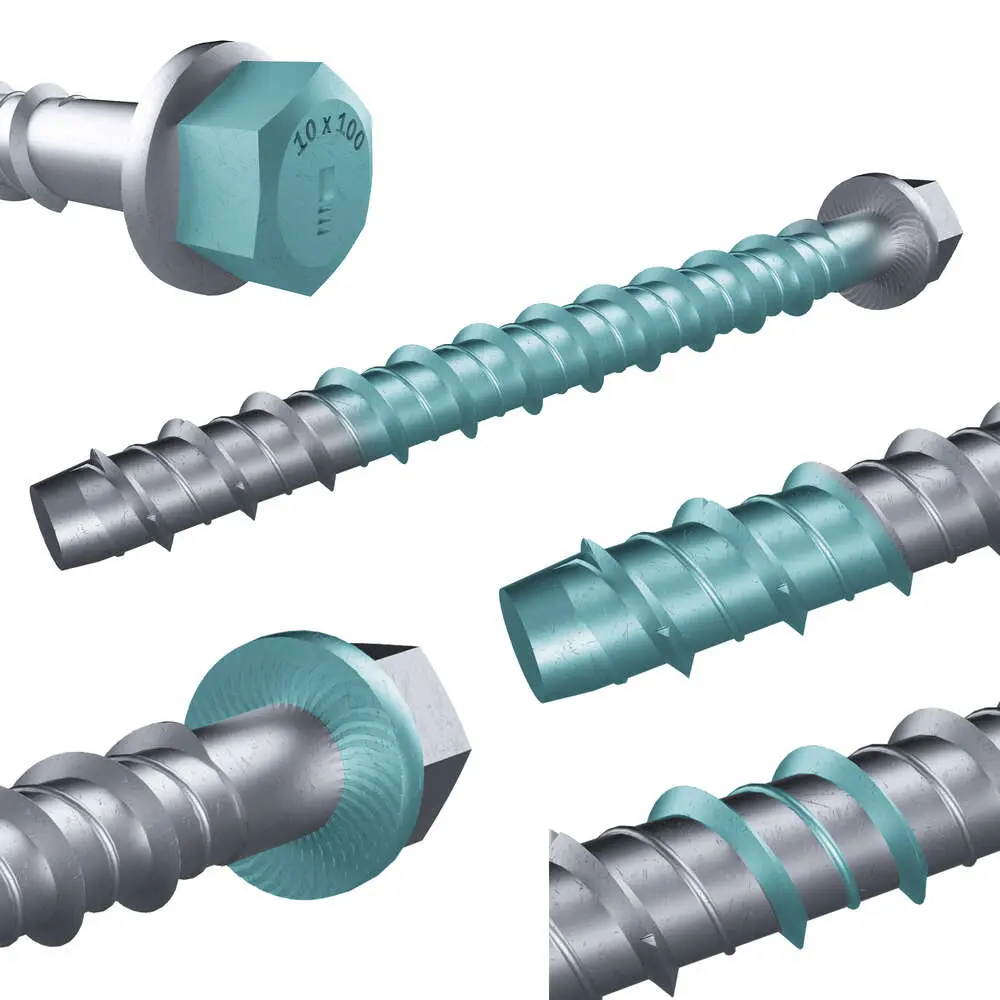

• Kuusikulmakanta (SW 10) – nopea ja varma asennus hylsyllä tai momenttiavaimella.

• Sinkitty pinnoite ≥ 5 μm (ISO 4042 Zn5) – soveltuu kuiviin sisätiloihin.

• Palonkesto R30–R120 – EN 1992-4 mukaisesti.

• Seisminen luokka C1 – arvioitu ETA-asiakirjan mukaisesti.

• Pituus 100 mm – mahdollistaa paksumpien osien kiinnityksen ja lisää kantavuutta.

• Helppo asentaa, irrotettava ja uudelleenkäytettävä.



Betoniruuvi kuusiokanta 10×60 mm Index TFE ETA sinkitty tekniset tiedot



Ominaisuus	Arvo
Tuotekoodi	TFE10060
Halkaisija (d)	Ø10 mm
Pituus (L)	60 mm
Asennussyvyys (hnom)	45 mm
Tehollinen ankkurointisyvyys (hef)	35 mm
Porareiän halkaisija (d0)	10 mm
Läpivientireikä (df)	12 mm
Kiinnitettävän osan max. paksuus (tfix)	15 mm
Min. porausreiän syvyys (h1)	55 mm
Min. betonialustan paksuus (hmin)	80 mm
Kiristystyökalu	SW15 (kuusikulma-avain/hylsy)
Asennusmomentti (Tinst)	40 Nm
Perusmateriaali	Halkeileva ja halkeilematon betoni C20/25–C50/60, esijännitetyt ontelolaatat
Pinnoite	Sinkitty, Zn ≥ 5 µm
Paloluokitus	R30–R120, A1
ETA-hyväksynnät	ETA 20/0046 (Option 1), ETA 20/0494
VdS-hyväksyntä	CEA 4001:2021 – sprinklerijärjestelmät

Kuormituskapasiteetti (C20/25 betoni, kevyet kiinnitykset)



Kuorma	Halkeilematon betoni	Halkeillut betoni
Vetokestävyys (NRd)	8,0–8,5 kN	6,5–7,0 kN
Leikkauskestävyys (VRd)	16,0–17,0 kN	12,0–13,0 kN



(arvot ETA-taulukosta Ø6 betoniruuveille, soveltuvat TFE-mallille)





• t_fix – max. kiinitettävän osan paksuus 5 mm
• SW – kiristystyökalu magneettihylsy 15 mm
• d_f– Ø kiinnitettävän osan läpivientireiän halkaisija 14 mm
• T_ins– kiristysmomentti (Nm) 30
• h_nom– vähimmäisankkurointisyvyys 55 mm
• h₁– Porareiän syvyys min. 65 mm
• d₀– Ø 10 mm kiviporanterän halkaisija
• h_min – min. alustan paksuus 100 mm
• L – pituus 60 mm





Betoniruuvi kuusiokanta 10×60 mm Index TFE ETA sinkitty käyttökohteet



Index TFE 10×60 mm betoniruuvi soveltuu erityisesti kohteisiin, joissa vaaditaan suurempi halkaisija mutta lyhyempi kiinnityspituus:

• Kaiteet ja käsijohteet – turvallisuusrakenteet rajoitetuissa tiloissa.

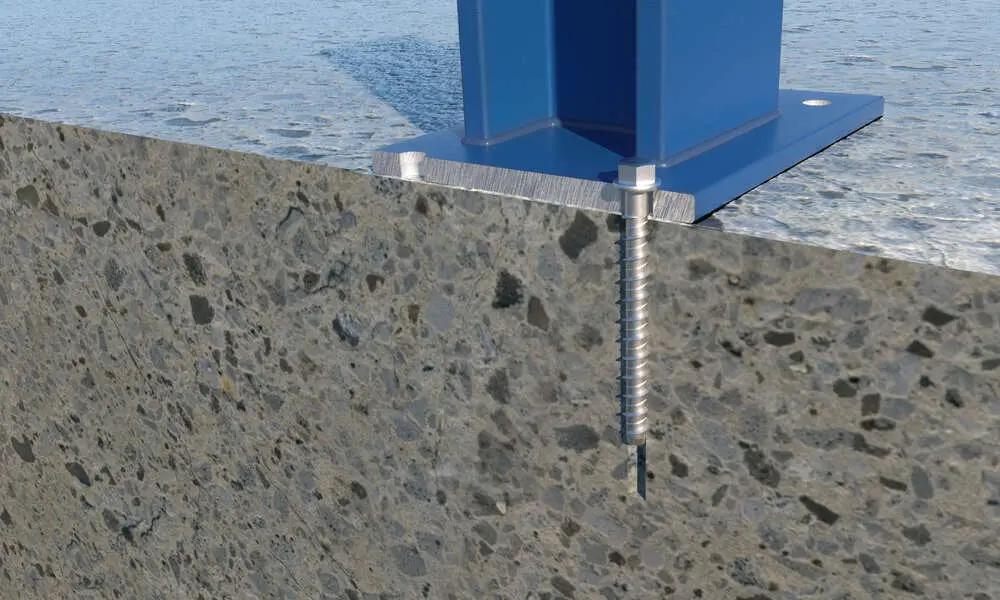

• Teräs- ja puurakenteet – ohuemmat mutta leveät profiilit, joissa tarvitaan vahva Ø10 mm ruuvi.

• Koneiden ja laitteiden kevyemmät kiinnitykset – kun asennustilaa on rajoitetusti.

• Putkikannakkeet ja sprinklerijärjestelmät – VdS-hyväksynnän mukaisesti.

• Opasteet ja kilvet – paksummat kiinnitysosat betoniin.

• Ontelolaattojen ei-rakenteelliset kiinnitykset – ETA 20/0494 mukaisesti.













Betoniruuvi kuusiokanta voidaan kiinnittää seuraaviin materiaaleihin:

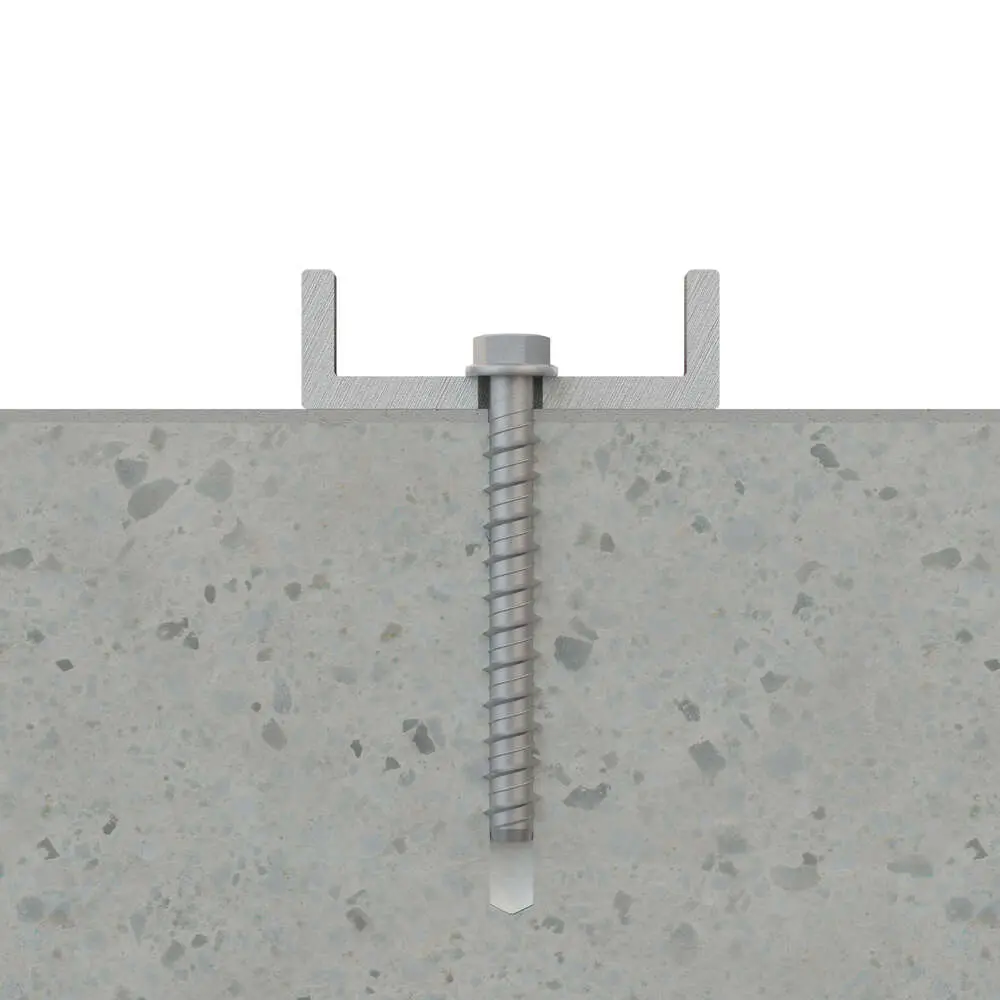

Betoniruuvi kuusiokanta 10×60 mm Index TFE ETA sinkitty asennusohje



Poraus: Poraa betoniin halkaisijaltaan ja syvyydeltään oikeankokoinen reikä (Ø10 mm, väh. 65 mm syvä) käyttäen kiviporanterää.



Puhdistus: Poista porausjätteet ja pöly reiästä puhalluspumpulla, puhdistusharjalla tai imurilla. Puhdas reikä on edellytys oikealle ankkuroinnille.

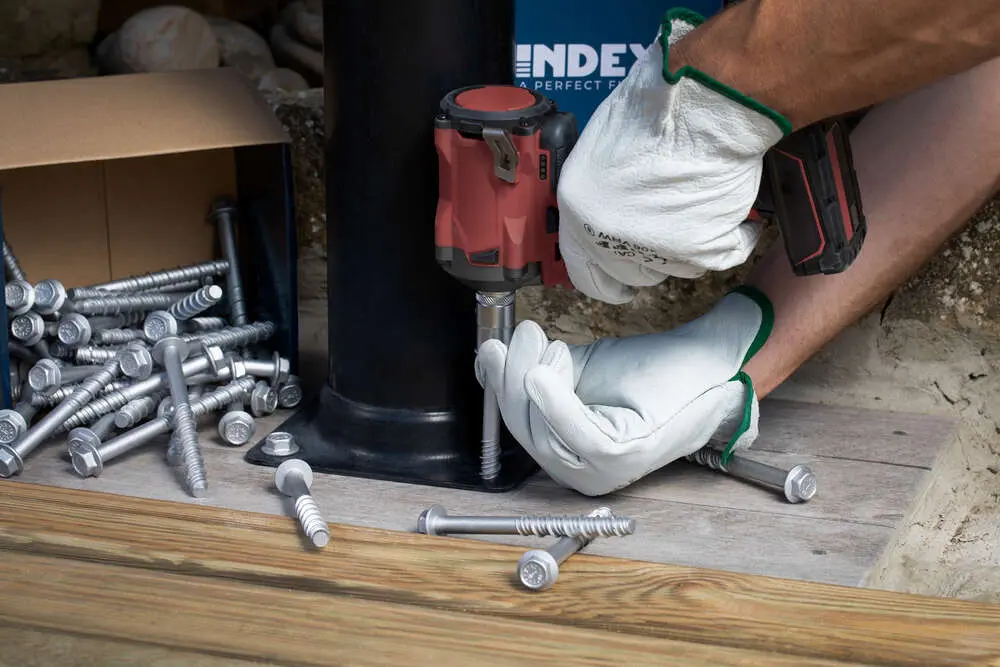

Asennus: Aseta betoniruuvi kiinnitettävän osan läpi reikään. Käytä iskuväännintä, jossa on magneettihylsy 15 mm (SW15). Älä ylitä sallittua kiristysmomenttia (30 Nm).



Kiristys: Kierrä betinoruuvi betoniin, kunnes uppokanta asettuu tasaisesti kiinnitettävää osaa vasten. Ruuvi on asennettu oikein, kun se on napakasti paikallaan eikä liikettä jää.





Betoniruuvi kuusiokanta Index TFE sinkitty asennusvideo





Tarvitsetko apua? Toimitamme betoniruuvit ja muut kiinnikkeet työmaille koko Suomen alueella. Pyydä tarjous tästä tai kysy lisää asiakaspalvelusta puh: 040 637 5120.
