Kulmalevy 90x90x65x2,5 JVT Fasteners

Kulmalevy 90x90x65x2,5 JVT Fasteners on vahva ja monipuolinen liitososa kantaviin puurakenteisiin. Se soveltuu erityisesti kulma- ja runkoliitoksiin, joissa tarvitaan luotettavaa kuormansiirtoa ja pitkäikäistä kestävyyttä. ETA hyväksytty ja CE-merkitty kulma, soveltuu kantaviin puurakenteisiin sekä puu–puu-, puu–betoni- että puu–teräsliitoksiin.

Kulmalevy on valmistettu kuumasinkitystä teräksestä, joka suojaa ruostumiselta ja pidentää tuotteen käyttöikää. Kulmalevy soveltuu sisäkäyttöön ja katetuihin ulkotiloihin.

Kulmalevy 90x90x65x2,5 JVT Fasteners käyttökohteet

Kulmalevyä käytetään laajasti rakennus- ja korjausrakentamisessa:

• Puu–puu-liitokset, kuten palkkien, pilareiden ja runkojen kiinnityksissä

• Puu–betoni-liitokset, esim. runko betonianturaan tai seinärakenteen kiinnitys betonipintaan

• Puu–teräs-liitokset, esim. puurakenteiden yhdistäminen teräspalkkeihin tai -pylväisiin

• Katto- ja lattiarakenteet, joissa kulmalevy siirtää kuormia sekä ylhäältä tulevasta painosta (katon ja lattian kuormat) että sivusuunnassa (tuuli ja rakenteen liikkeet)

• Pergolat, terassit ja muut puurakenteet, joissa tarvitaan varma ja kestävä liitos

Kulmalevy 90x90x65x2,5 JVT Fasteners tekniset tiedot

• Mitat: 90 × 90 × 65 mm

• Paksuus: 2,5 mm

• Materiaali: Kuumasinkitty teräs Z275 (DX51D / S250GD, EN 10346)

• Hyväksyntä: ETA-11/0017

• Paloluokka: A1 (teräs ei edistä paloa)

• Käyttöikä: ≥ 50 vuotta oikein asennettuna (Eurocode 5)

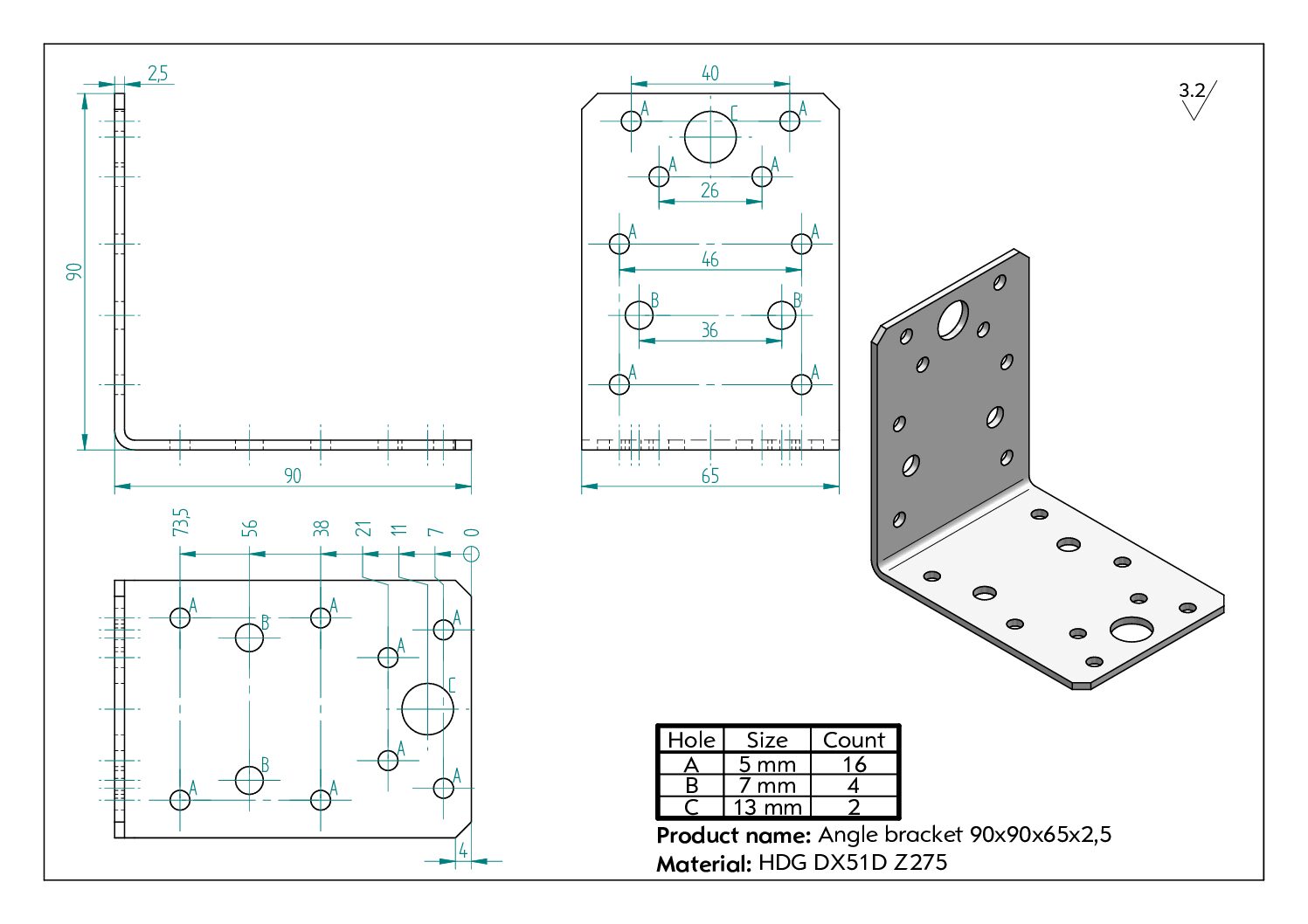

Reikien koko ja käyttötarkoitus

Kulmalevyn kantavuus

Kulmalevy 90x90x65x2,5 JVT Fasteners soveltuva puutavara

Tämä kulmalevy on suunniteltu käytettäväksi erityisesti mitallistettuun 48 mm paksuun puuhun. Sopivia kokoja ovat mm.:

Kulmalevy 90x90x65x2,5 JVT Fasteners asennusohje

1. Aseta kulmalevy kulmaan tiiviisti puuta vasten (max. 3 mm rako sallittu).

2. Kiinnitä Ø 5 mm rei’istä ankkurinauloilla tai ankkuriruuveilla puuhun.

3. Käytä Ø 7 mm reikiä paksummille ruuveille tai betoniruuveille.

4. Käytä Ø 13 mm reikiä pultteihin tai ankkureihin, jos liitos tehdään betoniin/teräkseen.

5. Täytä mahdollisimman moni reikä → enemmän kiinnikkeitä = vahvempi liitos.

6. Käytä levyjä vastakkain molemmilla puolilla, jos liitos on kantava.
