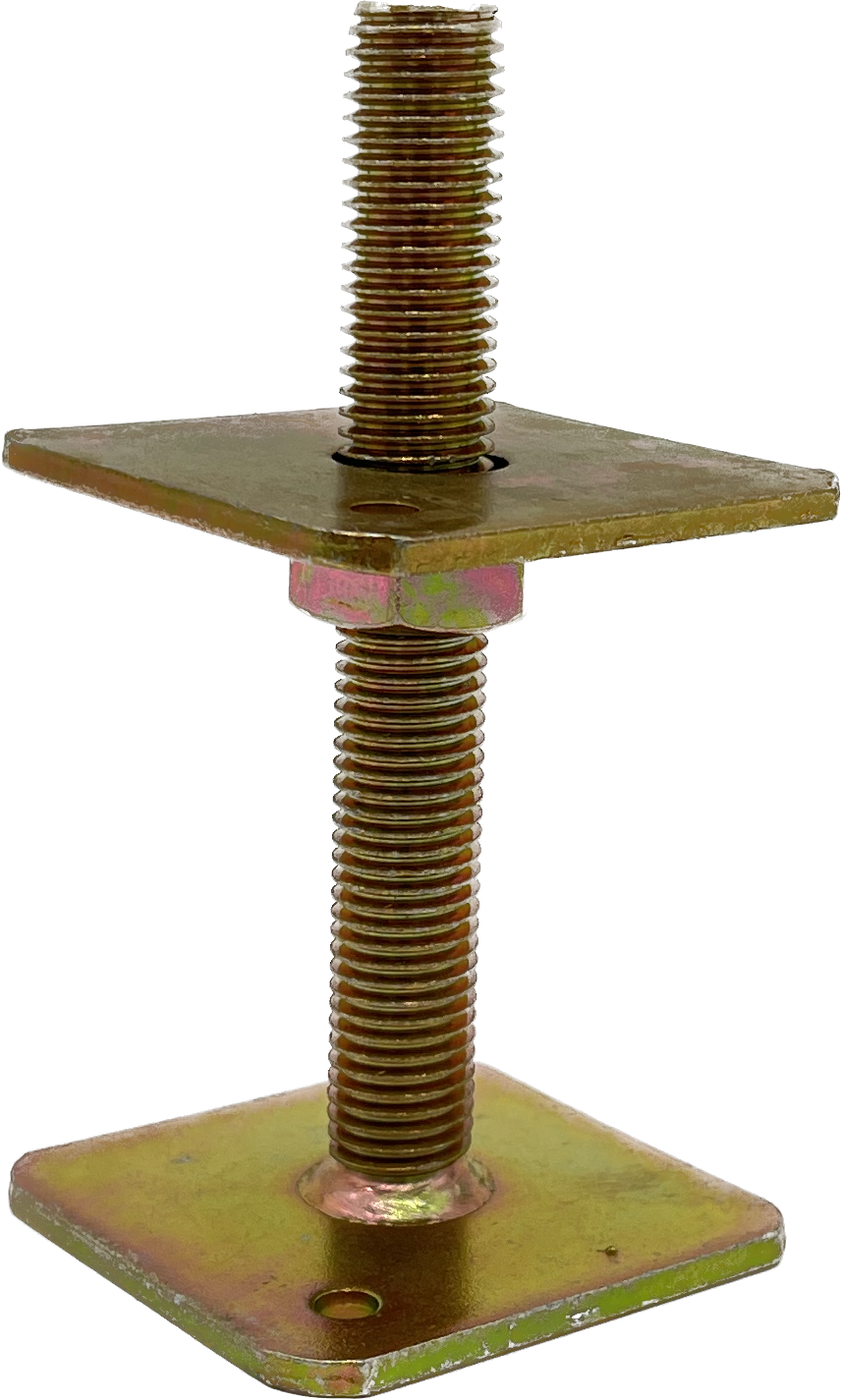

Säätöjalka 80×80 mm korkeus 150 mm M20 JVT Fasteners

Säätöjalka 80×80 mm korkeus 150 mm M20 JVT Fasteners on hirsirakentamisessa käytetty puupilarien alle ja betoniin kiinnitettävä säädettävä kiinnike. Käytetään hirsin pystypilareiden painumavaran säätämiseen, sekä pilarin tai kantavan hirsipalkin muurauksen liitoksissa. Hyvä yleiskäyttöön ja keskiraskaille kuormille, esim. katoksen rakenteisiin.

Säätöjalka on ETA-hyväksytty (ETA 13/0451) kantava rakennuskiinnike, joka soveltuu rakenteellisiin liitoksiin. CE-merkitty, EN 1090-2 mukainen. Soveltuu erityisesti puupilarien liittämiseen betoniin tai sokkeliin. Korkeudensäätö mutterilla.

• Säätöjalkaa saa kuormittaa vain pystypuristusvoimalla
• Puupalkin poikkileikkausmittojen tulee olla suurempia kuin tukilevyn leveys
• Liittimen kierretankoa varten porataan reikä puukappaleen päähän
• Reiän suurin halkaisija on 18 mm
• Puun päädyn ja betonin välinen enimmäisetäisyys saa olla 100 mm M20 / 80×90 Säätöjalalla
• Kiinnitys rakennesuunnittelijan ohjeen mukaan.

Säätöjalka 80×80 mm korkeus 150 mm M20 JVT Fasteners tekniset tiedot

• kierretanko M20x150 mm
• kiinteä laippa 80x80x5m
• Puristuskapasiteetti jopa 38,1 kN (FC,w,Rk) ETA-13/0451 mukaisesti
• käyttöraja-arvo* FRd = 38,1 kN / 1,5 ≈ 25,4 kN
• irroitettava säädettävä laippa 80x80x5mm
• laipoissa 2 kpl ø15 mm reikää kiinnittämistä varten
• keltapassivoitu teräs S235JR, EN10025-2, ISO208
• ETA-hyväksytty säätöjalka
• CE merkitty
• käyttöluokka 1 (kuivat sisätilat) ja 2 (katetut ulkotilat)

*Käyttöraja-arvo (FC,w,d) on laskettu norminmukaisesti osavarmuuskertoimella γM = 1,5: FC,w,d = FC,w,Rk / 1,5

Tämä arvo ilmaisee suurimman sallitun pysyvän kuorman, jolla säätöjalkaa voidaan turvallisesti käyttää.

Mitä tarkoittaa “keltapassivoitu teräs S235JR”?

S235JR on yleinen rakenneteräs, jota käytetään laajasti kiinnikkeissä ja rakenteellisissa osissa. Se tarjoaa hyvän lujuus–paino-suhteen ja soveltuu erinomaisesti rakennuskäyttöön.

Keltapassivointi tarkoittaa, että teräspintaan on lisätty sähkösinkitty pinnoite, jota on kemiallisesti käsitelty ns. passivointikerroksella, joka antaa metallille kellertävän sävyn ja parantaa sen korroosionkestävyyttä.

Säätöjalka asennusohje

• työnnä säätöjalan pultti hirressä, palkissa tai pilarissa olevaan reikään (tee reikä tarvittaessa työmaalla)
• kiinnitä sääötöjalan irrallinen teräslaippa kansiruveilla ruuvaamalla hirteen, palkkiin tai pilariin
• Säätöjalka säädetään siinä olevalla mutterilla oikean korkeuteen
• kiinnitä säätöjalan kiinteä teräslaippa betoniiin tai muuraukseen betoniruuvilla tai propuilla
• laskeutumisvara 30mm pilarin pituusmetriä kohden

tiiliseinän päällä olevan lamellihirren laskeutumisvara 50-70 mm ja pyöröhirsi vähintään 100 mm
