Säätöjalka 50×50 mm korkeus 150 mm M16 JVT Fasteners on hirsirakentamisessa käytetty puupilarien alle ja betoniin kiinnitettävä säädettävä kiinnike. Käytetään hirsin pystypilareiden painumavaran säätämiseen, sekä pilarin tai kantavan hirsipalkin muurauksen liittymissä.
- Säätöjalkaa saa kuormittaa vain pystypuristusvoimalla
- Puupalkin poikkileikkausmittojen tulee olla suurempia kuin tukilevyn leveys
- Liittimen kierretankoa varten porataan reikä puukappaleen päähän
- Reiän suurin halkaisija on 18 mm
- Puun päädyn ja betonin välinen enimmäisetäisyys saa olla 100 mm M16 / 50×50 Säätöjalalla
- Kiinnitys rakennesuunnittelijan ohjeen mukaan.

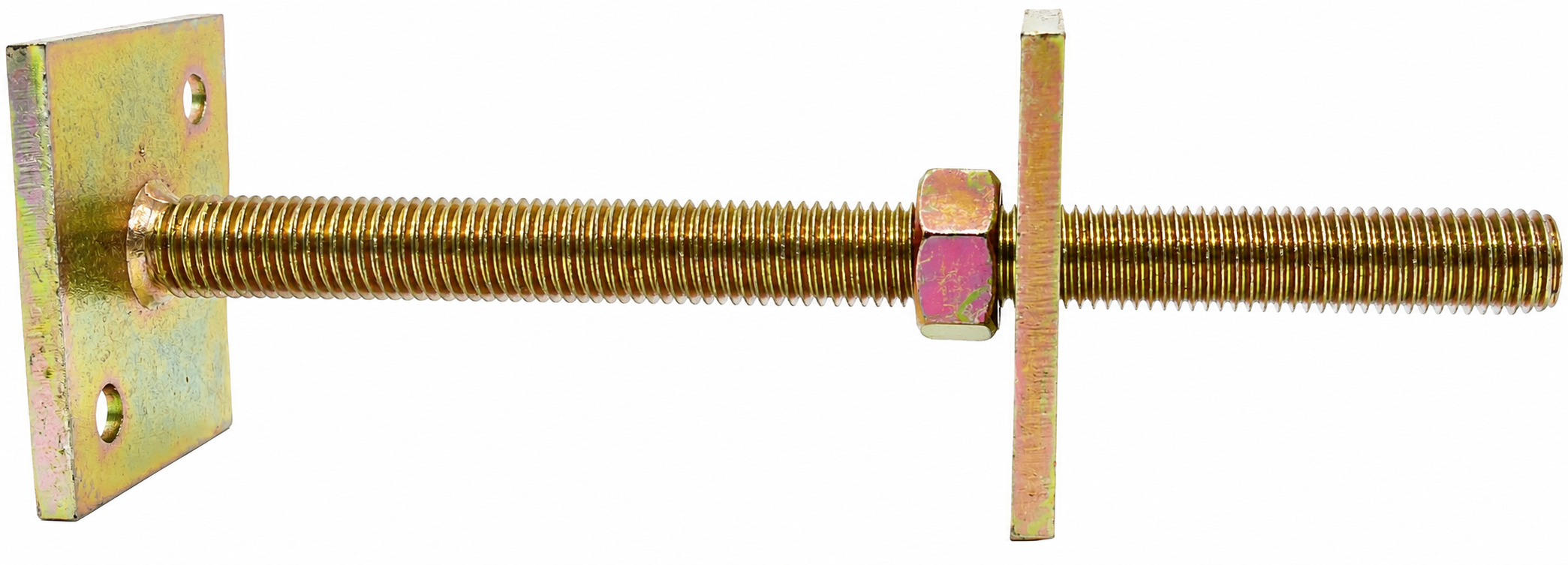

Säätöjalka 50×50 mm korkeus 150 mm M16 JVT Fasteners tekniset tiedot
- kierretanko M16x150 mm
- kiinteä laippa 50x50x5mm
- irroitettava säädettävä laippa 50x50x5mm
- laipoissa 2 kpl ø8 mm reikää kiinnittämistä varten
- keltapassivoitu teräs S235JR, EN10025-2, ISO208
- ETA-hyväksytty säätöjalka
- CE merkitty
Säätöjalka asennusohje
- työnnä säätöjalan pultti hirressä, palkissa tai pilarissa olevaan reikään (tee reikä tarvittaessa työmaalla)
- kiinnitä sääötöjalan irrallinen teräslaippa kansiruveilla ruuvaamalla hirteen, palkkiin tai pilariin
- Säätöjalka säädetään siinä olevalla mutterilla oikean korkeuteen
- kiinnitä säätöjalan kiinteä teräslaippa betoniiin tai muuraukseen betoniruuvilla tai propuilla
- laskeutumisvara 30mm pilarin pituusmetriä kohden
- tiiliseinän päällä olevan lamellihirren laskeutumisvara 50-70 mm ja pyöröhirsi vähintään 100 mm
