Tärinäeristin Vibro-QH.F joustavasti ripustetut äänieristys alakatot

Tärinäeristin Vibro-QH.F joustavasti ripustetuille äänieristys alakatoille on tärinää vaimentava ripustin, jossa on Quick & Easy -liitäntää alakakaton GK rankaa varten.

Tärinäneristin painetaan paikoilleen GK alakattorankaan ja tärinäeristin lukittuu paikoilleen, mikä nopeuttaa ja helpottaa alakattorungon asennusta.

Tärinäneristin on yhteensopiva Gyproc GK1 pitkittäiskannattajan, Knauf alakattoranka CD60/27 sekä muiden valmistajien GK ja CD standardin mukaisiin alakattorankojen kanssa, joiden mitat ovat 60 x 27 mm (alakatot) DIN 18182-1 mukaan.

Tärinäeristin Vibro-QH.F on nopea asentaa ja säästää työkustannuksia

Tärinäeristin painetaan paikoilleen GK rankaan ja tärinäneristin lukittuu paikoilleen, mikä nopeuttaa asennusta ja asennus on erittäin helppo. Tärinäeristintä ei tarvitse ruuvata rankan kiinni.

Ripustimen joustava osa on valmistettu Regufoam® materiaalista. Regufoam® on korkean teknologian polyuretaanivaahto, jossa on puoliksi suljetut solut. Joustava elementti vähentää äänen ja tärinän siirtymistä rakenteiden kautta.

Tärinäeristin käyttökohteet äänieristys

Äänieristys ripustinta voidaan käyttää ripustetuissa äänieristys alakatoissa joissa on kipsilevy tai EK kipsilevy, sekä  ilmastointikoneiden, tuulettimien, ilmastointikanavien, putkien ripustamiseen ja niiden äänieristykseen ja tärinänvaimennukseen.

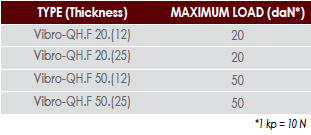

Tärinäneristys ripustinta on saatavilla kolmea eri kokoa:

• Vibro-QH.F.20 (12) 12 mm edullisempi ratkaisu, maksimi kuorma 20 kg/kpl
• Vibro-QH.F.20 (25) 25 mm parempi tärinänhallinta, maksimi kuorma 20 kg/kpl
• Vibro-QH.F.50 (12) 12 mm edullisempi ratkaisu, maksimi kuorma 50 kg/kpl
• Vibro-QH.F.50 (25) 25 mm parempi tärinänhallinta, maksimi kuorma 50 kg/kpl

Tärinäeristimen teoreettinen tärinänvaimennus:

• 40 dB – 99%
• 30 dB – 97 %
• 20 dB – 90 %
• 10 dB – 67 %

Tärinäeristin asennusohje

Tärinäneristin ripustetaan holvista M6 kierretangolla

• poraa reikä löyntiankkurille 8mm kiviporanterällä
• asenna reikään lyöntiankkuri M6 tai betoniruuvi sisäkierteellä
• tarkista alakaton korko ja leikkaa kierretanko sopivan pituiseksi.
• Asenna kierretanko M6 paikoilleen. Alakaton korkeuden asemointi onnistuu helpoiten vihreän linjalaserin kanssa.
• lukitse kierretanko ja tärinänvaimennus ripustin M6 mutterilla
• asenna alakaton GK1 tai CD60 ranka paikoilleen, ranka painetaan tärinäeristimeen ja se lukittuu automaattisesti
• asennus kipsilevy alakattorankaan

Ripustusjärjestelmän jako tai tärinäeristimien määrä on määritetty rakennustapaselosteessa tai akustisessa työselostuksessa. Jos tärinävaimennimien määrä ei ole määritetty, voit laskea määrän itse käyttämällä apuna sallittua maksimikuormitusta per ripustin.

Joustavasti ripustetun alakattolevytyksen ja sen ympäröivien rakenteiden välille ei saa syntyä  jäykkää yhteyttä. Äänieristys alakaton ja sitä ympäröivien rakenteiden väliin jätetään n. 7 – 10 mm leveä rako, joka tiivistetään elastisella massalla.

Äänieristysalakaton levytyksen tulee laskeutua vapaasti joustavan ripustusjärjestelmän varaan. Rakenteen joustavuutta ei saa heikentää asennuksilla, joita tehdään sen ylä- tai alapuolelle.

Valmistaja: ALPHA ACOUSTIKI Ltd
