Vibro-AM vapaasti seisova teräsjousivaimennin
Vibro-AM teräsjousivaimenin on matalan taajuuden jousivaimennin, joka on helppo asentaa ja soveltuu matalataajuisen tärinä hallintaan.

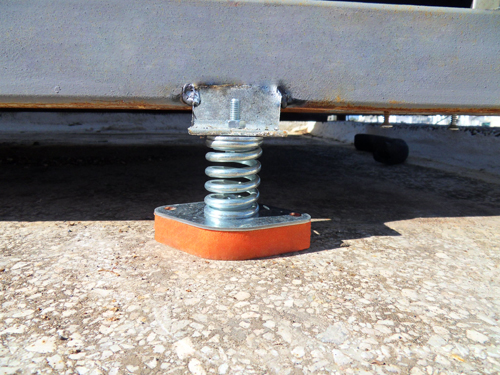

Teräsjousivaimennin Vibro-AM: n pohjassa on sopivan paksu metallilevy ja erityinen elastinen profiili, joka kestää ulko-olosuhteita ja tarjoaa samalla paremman tärinänvaimmustehon korkeilla taajuuksilla. Sekä metallilevyssä että elastisessa profiilissa on kaksi reikää, jolla teräsjousivaimentimen saa pultilla tai ruuvillä kiinnitettyä alustaan. Jousivaimentimen yläosassa on M8 -kierre, joka mahdollistaa sen kiinnittämiset koneeseen tai laitteeseen.
Teräsjousivaimennin täyttää ISO EN 10270 -vaatimukset.
Vibro-AM teräsjousivaimentimen käyttö

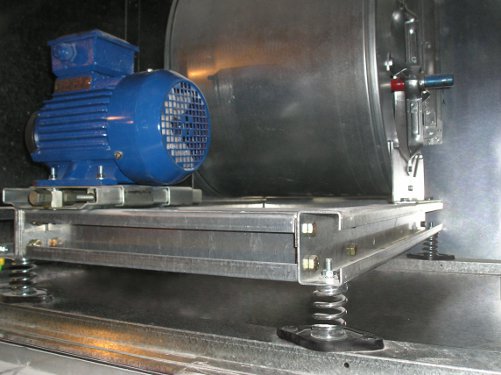

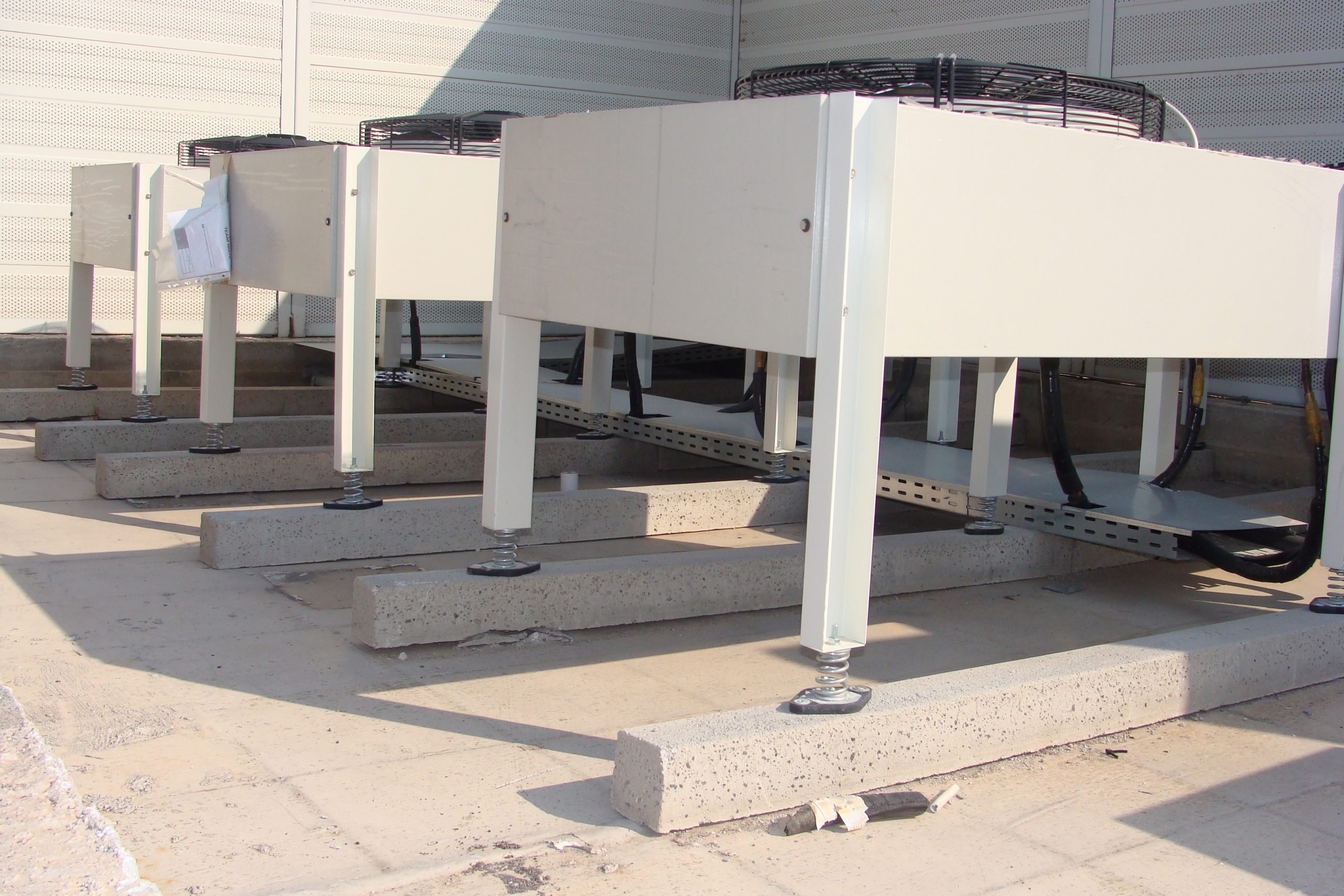

Vibro-AM teräsjousivaimentinta käytetään matalataajuisen koneiden tärinän hallintaan ja tärinän vaimennuksen (hidas kierros 400 r / min ylöspäin). Soveltuu esimerkiksi seuraavien koneiden tärinän ja värinän vaimennukseen:
- kompressorit
- kaksitahtimoottorit
- jäähdyttimet
- ilmankäsittelykoneet

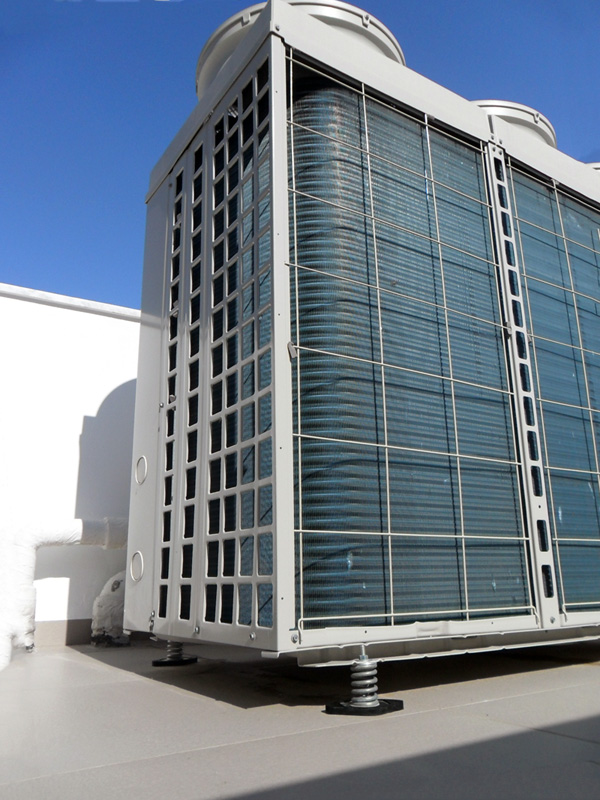

- ilmalämpöpumppu
Vibro-AM dynaamiset ominaisuudet
Taipuma: 25 mm* (maksimikuormalla)
Luonnollinen taajuus: 3 Hz (maksimikuormalla)
*Saatavana myös 50 mm: n taipumalla
Vibro-AM jousivaimennin asennusohje
- paikanna jokainen teräsjousivaimennin paikalleen käyttämällä värikoodattuja jousia tai merkintöjä
- ie jousivaimentimen yläosan M8 kierre koneen tai laitteen kiinnitysreiän läpi. Kiristä mutteri M8 kierteeseen.
- jos laite pitää olla vaaterissa, käytä kahta pulttia <8 mm sekä aluslevyä. Kierrä mutteria myötäpäivään kahteen kierrokseen kunkin teräsjousivaimentimen kohdalla. Jatka näin, kunnes kone on vaaterissa.
- Käännä Vibro-AM niin paljon kuin on tarpeellista, että jousieristimen pohjassa olevat ∅8 mm kiinnitysreiät ovat käytettävissä laitteeseen kiinnittämisen jälkeen. Kiinnittää tärinänvaimennin alustan kahdella sopivalla M8 ruuvilla.
Tuote | Kuormitus (kp*) |
Vibro-AM 25 | 25 |
Vibro-AM 50 | 50 |
Vibro-AM 100 | 100 |
Vibro-AM 150 | 150 |
Korkeampi kuormitus tilauksen mukaisesti *1kp =10N
Staattinen taipuma 25 mm maksimaalisen kuorman alla
Luonnollinen tajuus jopa 3 Hz maksimaalisen kuorman alla
